Sistema de Bombeo Wellpoint

Técnica avanzada de abatimiento del nivel freático para ingeniería civil, geotecnia y construcción.

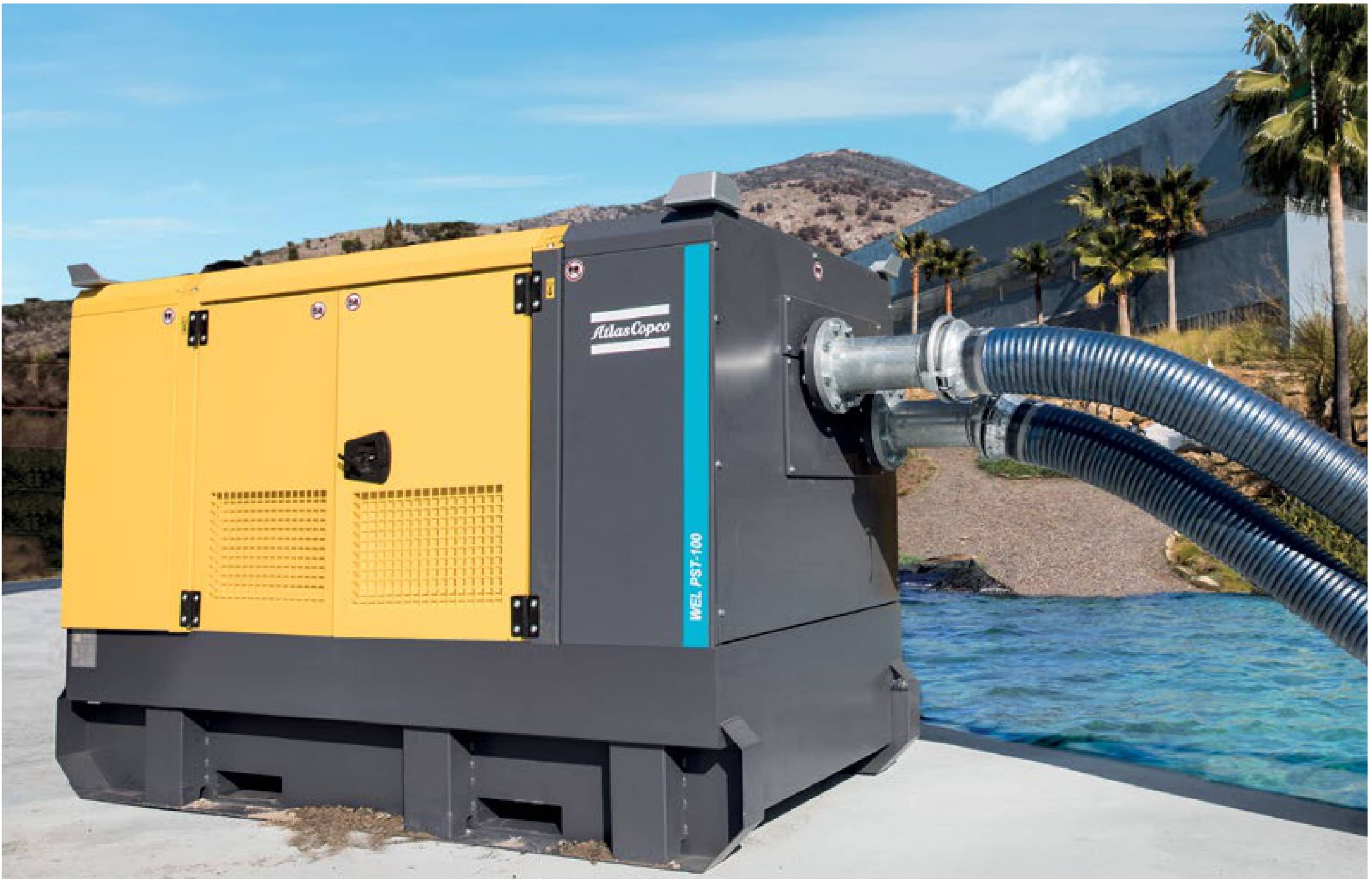

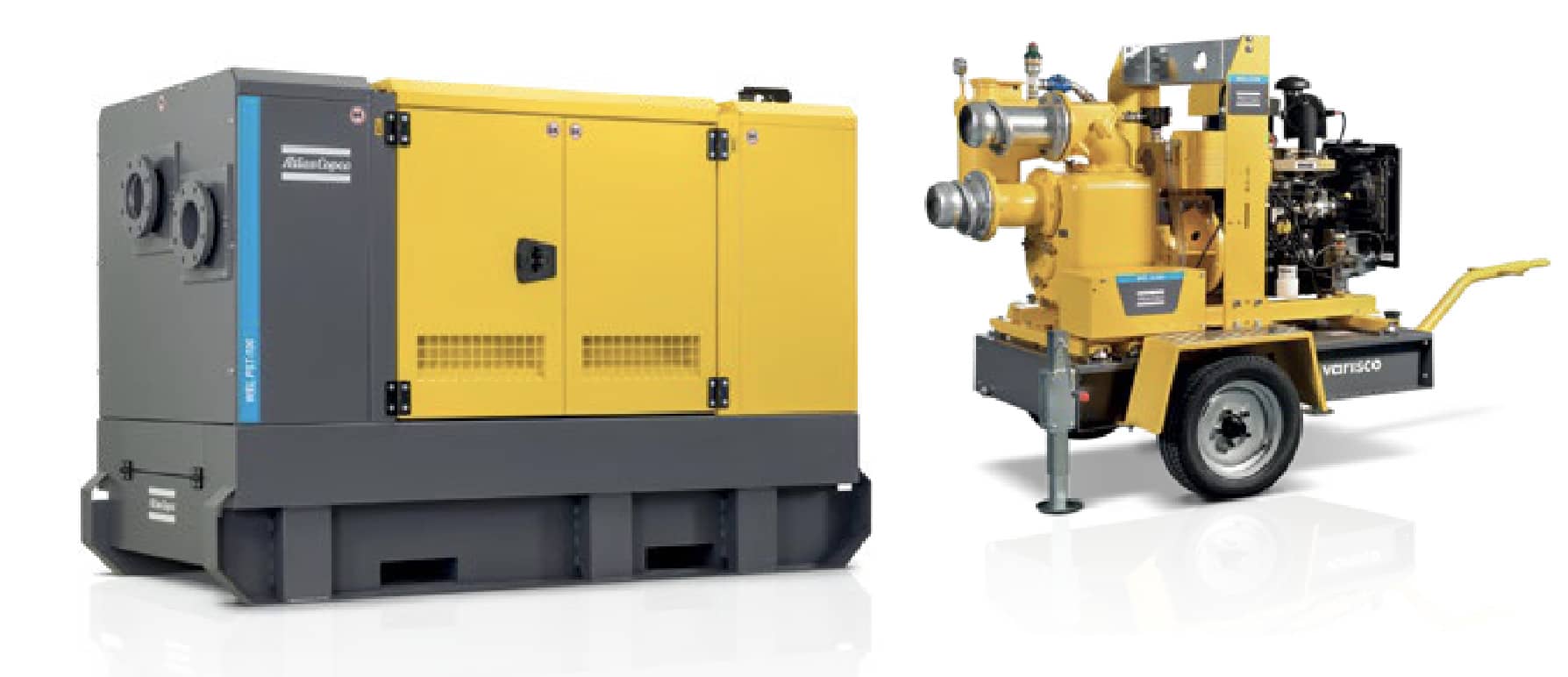

¿Qué es un Sistema Wellpoint?

Un sistema Wellpoint es un método de drenaje o desagüe del suelo que consiste en instalar múltiples puntos de succión (Puyones) conectados a una bomba para reducir el nivel freático en una zona determinada.

Su objetivo principal es:

Mantener excavaciones secas y estables.
Evitar filtraciones de agua.
Mejorar la seguridad y eficiencia de obra.

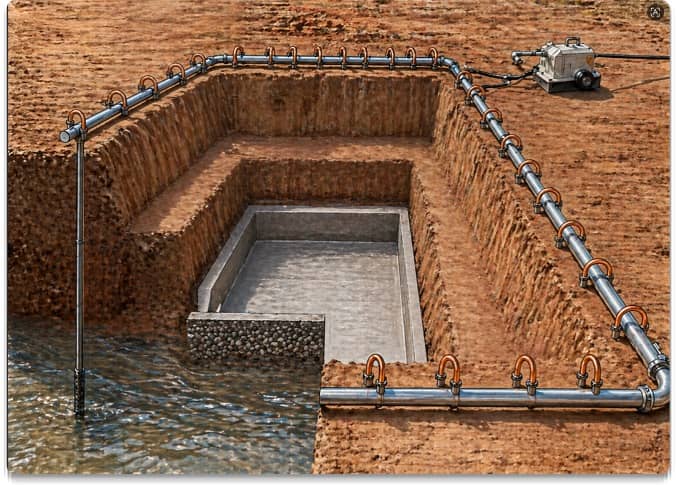

Principio de funcionamiento

El sistema trabaja mediante succión (vacío):

Se instalan tubos perforados (Puyones) en el suelo.
Estos se conectan a una tubería colectora (circuito línea).
Una bomba de vacío genera presión negativa.
El agua subterránea es succionada hacia los tubos.
Se descarga fuera del área de trabajo.

"Se crea una zona seca artificial alrededor de la obra".

Componentes del Sistema

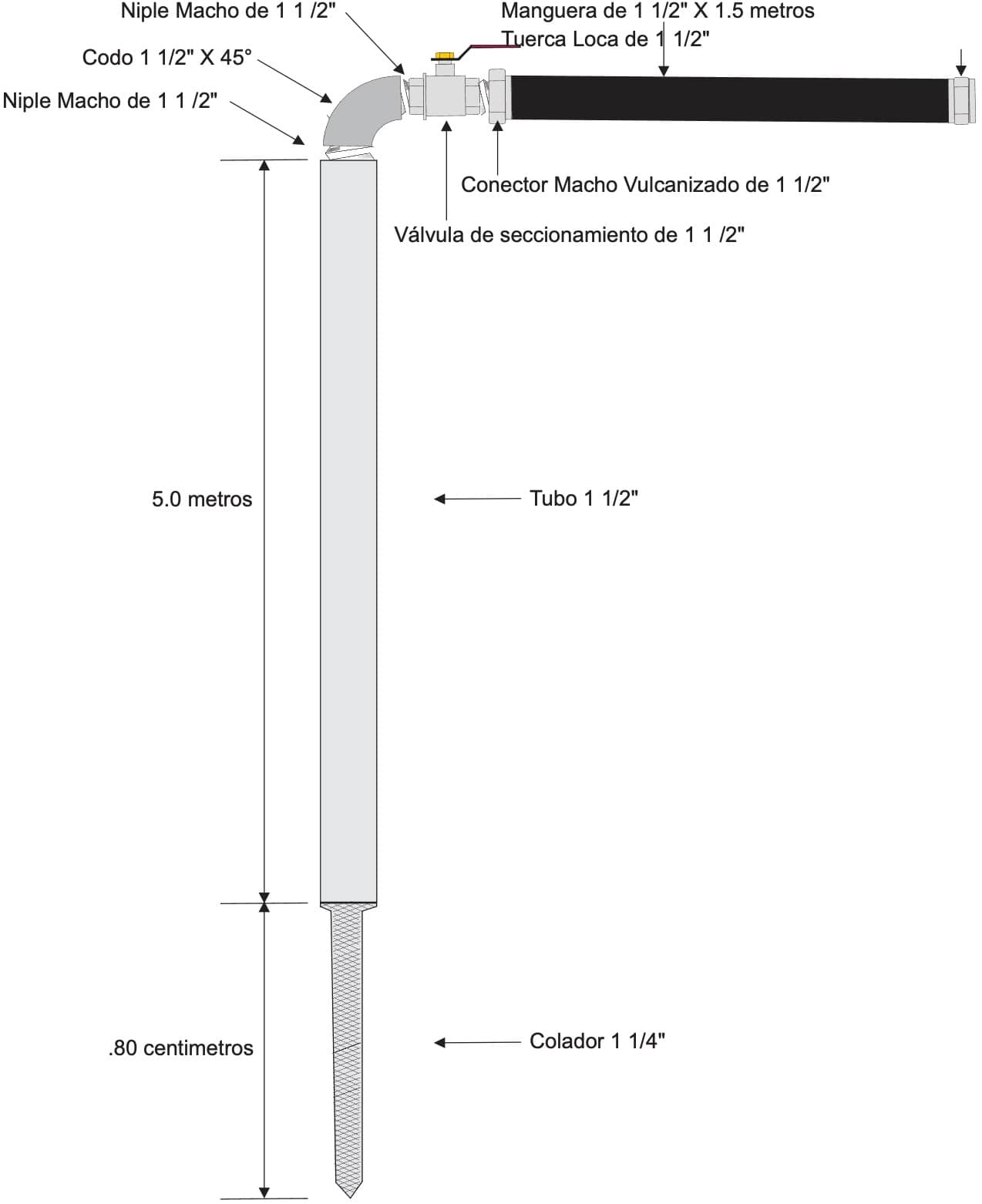

1. Wellpoints (Puyones)

Tubos delgados (≈1.5")
Con ranuras o filtros
Captan el agua del suelo

2. Tubería colectora (circuito o línea)

Conecta todos los puyones
Transporta el agua hacia la bomba

Componentes del Sistema

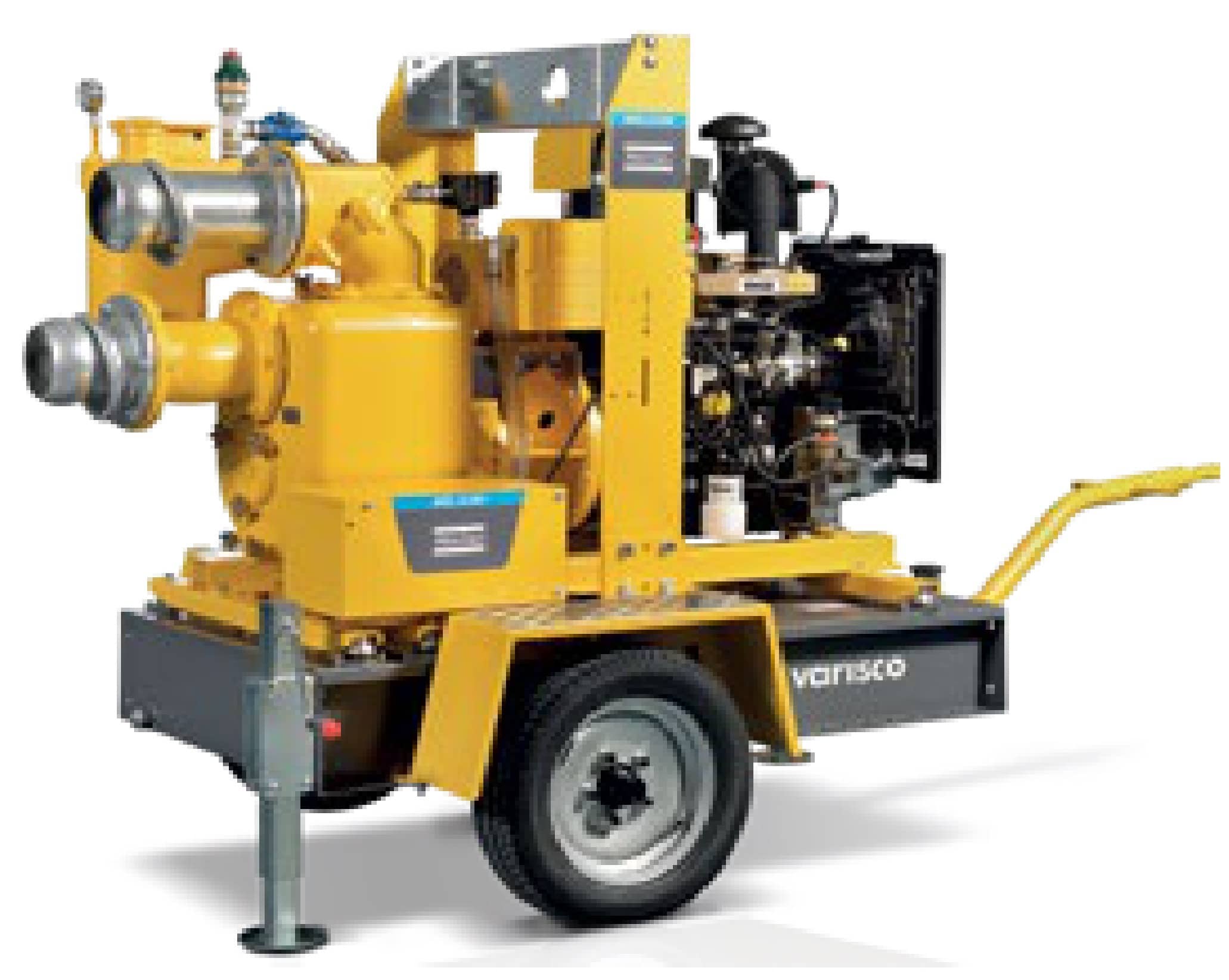

3. Bomba Wellpoint

Generalmente autocebante y de vacío
Puede ser de Pistón o Centrífuga con vacío
Extrae agua y aire del sistema

4. Tubería de descarga

Lleva el agua fuera del sitio de trabajo

Especificaciones Técnicas

Parámetro	Unidad	WEL ECO 4-250	WEL ECO 6-250	WEL ECO 8-250
Altura max. de Bombeo	m	32	28	32
Capacidad Máxima	m³/h	180	340	704
Capacidad de aire nominal	m³/h	75	75	75
Tamaño de succión/descarga	pulg.	4	6	8
Tamaño máx. de sólidos	mm	50	76	76
Punto de mayor eficiencia	%	65	62	62
Potencia máxima absorbida	kW	13,2	19	19

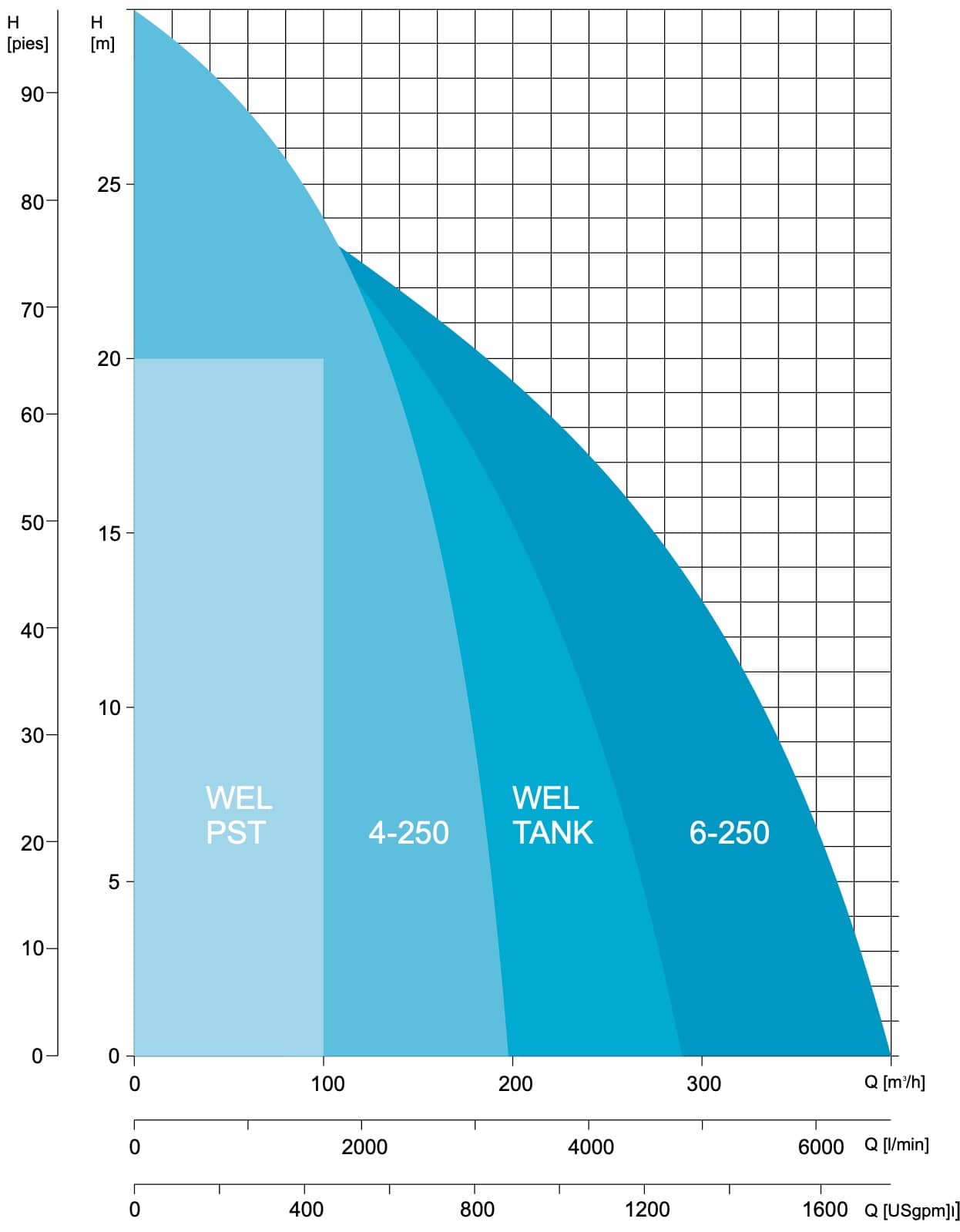

Curvas de Eficiencia

Características Técnicas Típicas

Profundidad efectiva: hasta 5 m por etapa
Separación entre puntos: 1.5 m
Caudales: pueden superar 300 m³/h en sistemas industriales
Operación continua: 24/7

Para mayores profundidades se instalan sistemas en etapas (multietapa).

Tipos de Sistemas Wellpoint

1. Wellpoint simple (un frente)

Para excavaciones poco profundas (< 5-6 m).

2. Wellpoint en múltiples etapas

Para excavaciones más profundas. Se instalan niveles sucesivos.

3. Wellpoint con vacío profundo

Mejora la eficiencia en suelos menos permeables.

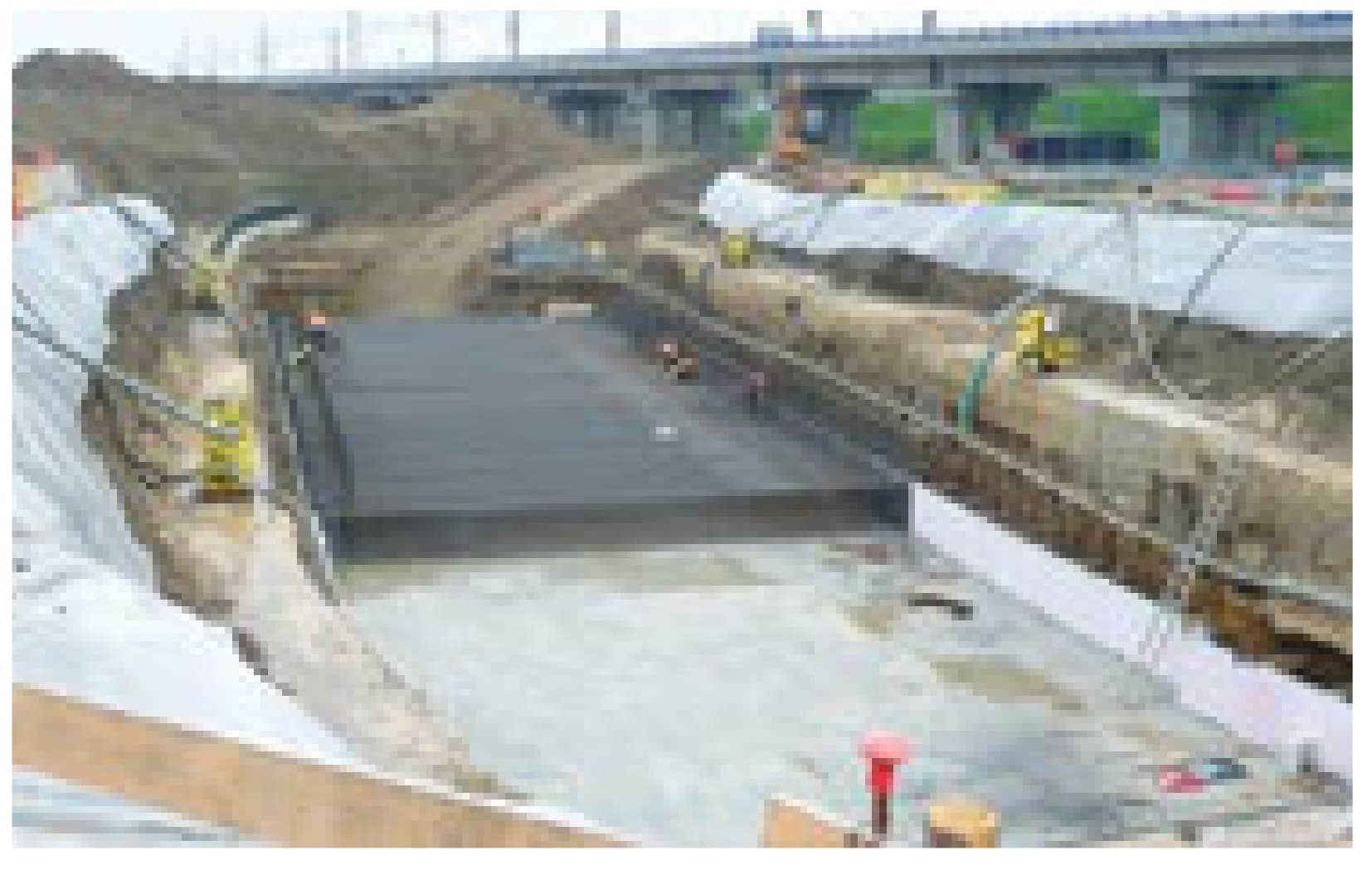

Aplicaciones Principales

El sistema Wellpoint es clave en:

Construcción
Cimentaciones
Sótanos y Edificios
Infraestructura

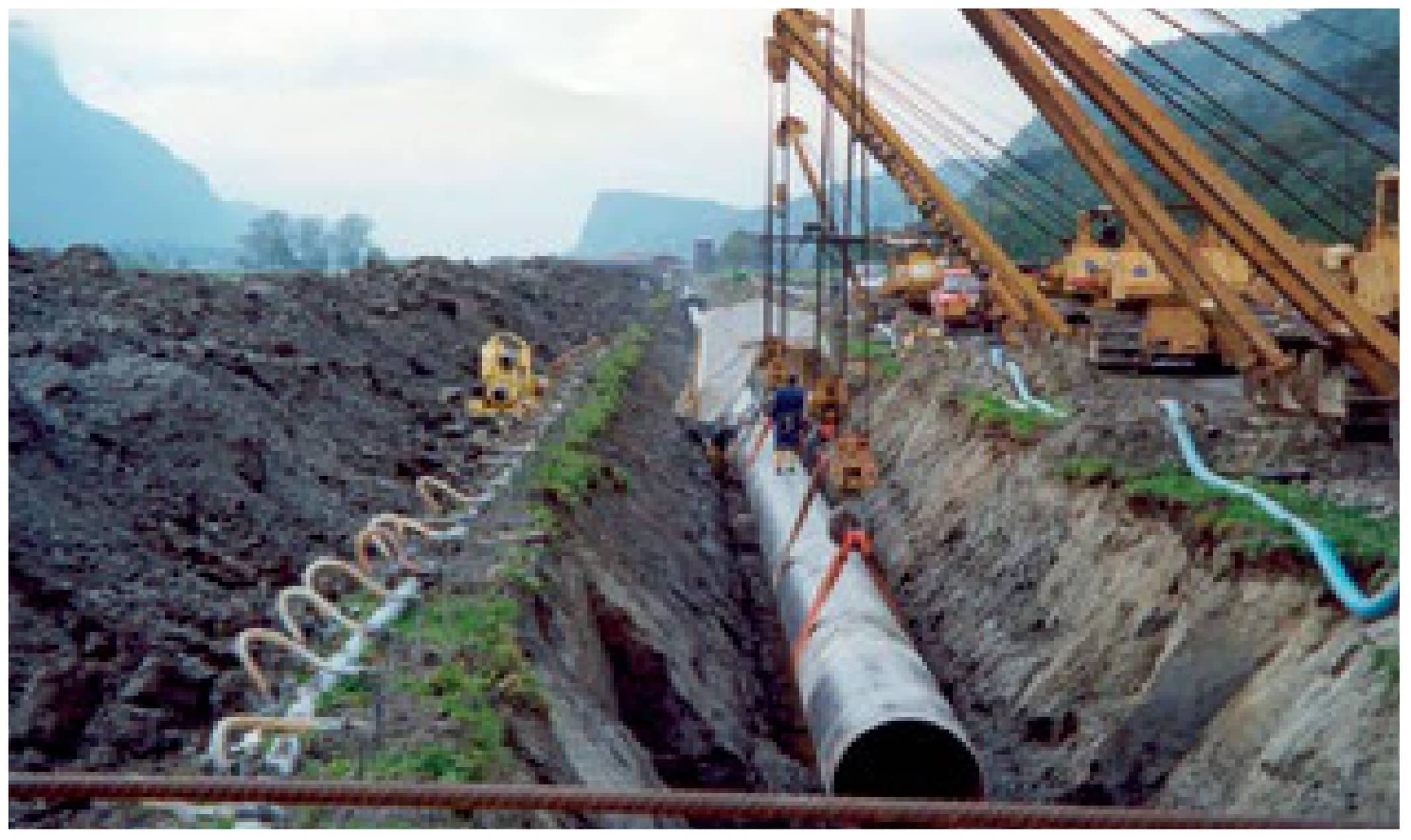

Zanjas para tuberías (no importando el tipo de fluido)
Drenaje de carreteras
Líneas de metro

Obras Especiales

Túneles
Minería superficial
Remediación ambiental

También se usa en:

Control de contaminación
Estabilización de suelos

Ventajas

✔ Económico frente a otros métodos
✔ Instalación rápida
✔ Flexible y adaptable
✔ Mejora la estabilidad del terreno
✔ Reduce riesgos de colapso

Es especialmente eficiente en: Suelos arenosos o permeables.

Comparación y Uso

Sistema	Profundidad	Uso típico
Wellpoint	Baja-media	Excavaciones poco profundas
Pozos profundos	Alta	Grandes obras
Bombeo abierto	Muy baja	Obras simples

¿Cuándo usar Wellpoint?

El nivel freático está cerca de la superficie.
La excavación es menor a 6-8 m.
El suelo es permeable (arena, grava).

Resumen e Importancia

El sistema Wellpoint es fundamental porque:

Permite construir donde antes era imposible.
Reduce costos de obra y aumenta la seguridad.
Controla riesgos geotécnicos.

En resumen: Es un sistema de bombeo por vacío usado para extraer agua subterránea, formado por múltiples puntos de succión conectados a una bomba. Ideal para excavaciones poco profundas.
